BV 8900 · Justerbar glasværn

topmonteret justerbar skinne 2kN-3kN



BV8900 er en slankere udgave i vores justerbare glasværn systemer. Som vi vil påstå er den hurtigste monteret glasværn løsning på markedet.

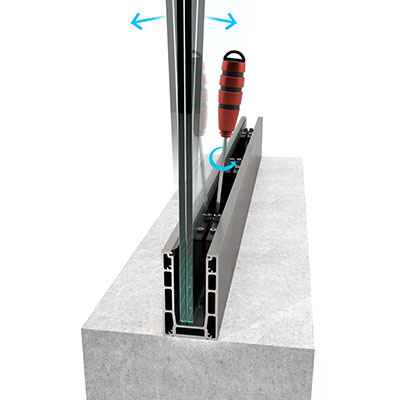

Glasset justeres nemt på plads med 2 skruer frem og tilbage/ud og ind.

Montagen sker lynhurtig og sikre det udførende firma lav montagetid, ingen tid spildt på at rode frem og tilbage med noget der ikke fungere ordentlig og dermed opnår man optimal økonomi på projektet

Præcis og sikker justering af glasset sker fra indersiden af altanen, kun med en umbraco M5 nøgle. Man kan med fordel anvende en skruemaskine, med moment, dertil.

Med en skinnestyrke op til 3kN, ved brug af standard hærdet lamineret hærdet glas, er dette glasværn, et stærkt system der klarer de fleste krav på markedet.

Fra man begynder på et klar underlag til man har monteret skinne og glas, bruger en til to håndværker i gennemsnit 6 – 12 minutter per lbm.

Skinner leveres i 5 meter længde og gummi og tilbehør leveres i kasser med afmålt mængde.

  • Specifikationer BV8900

    Længde  5000 mm
    Højde  117 mm
    Bredde  70 mm
    Profil vægt 5,50 kg / meter
    Total vægt 6,20 kg / meter
    Materiale EN AW-6063 Aluminium
    Overflade 25 Micron Anodiseret
    Børstet rustfri stål look
  •

    Montering M10 / Beton skrue eller limanker
    Glas 8.8.2 / 8.8.4 / 10.10.2 / 10.10.4
    Styrke 8.8 op til 2 kN
      10.10 op til 3 kN
    Max højde 8.8 op til 1300 mm
      10.10 op til 1400 mm

Installations vejledning BV 8900

  • Installations vejledning BV 8900

    1) Bor huller, brug lim og gevindstang eller evt. fast anker, brug altid godkendt fæstning materiale

  • Installations vejledning BV 8900

    2) Placere skinne og spænd den fast

  • Installations vejledning BV 8900

    3) Placere front gummi og plastvinkler derefter løft glas på plads

  • Installations vejledning BV 8900

    4. Sæt justeringsblokkene på indersiden af glasset (3 pr. mtr.). Centreres ud fra plastvinkel og presses i bund så den falder i hak med plastvinklen.

  • Installations vejledning BV 8900

    5) For at opnå perfekt placering af glas, spænd først glasset ud i den yderste position væk fra dig selv og spænd derefter de to andre skruer indtil glasset står i den ønsket position. En proces der tager få øjeblikke per glas felt. Der er tydeligt angivet retning på justeringsblokken som viser hvilken skrue du skal spænde eller løsne.

  • Installations vejledning BV 8900

    6. Pres det sidste gummi på plads og afslut med at montere ende kappe.

  • Installations vejledning BV 8900

    7) Hurtigt og nemt, et færdig flot resultat
