• Glasværn Indspændt i bundskinne

BV 9900S · Justerbar glasværn

Sidemonteret justerbar skinne 3kN/4kN

BV9900 – er vores mest innovative og nemmeste glasværn at montere hurtigt og sikkert.

Med over 15 måneders udvikling, afprøvning gennemførelse af test, fra prototype til færdig produkt, er vi nu i stand til, at levere markedets nemmeste og hurtigste montage på elegant glasværn. Til med hvor den samlet økonomi på materiale og montage omkostninger er på et helt nyt lavt niveau.

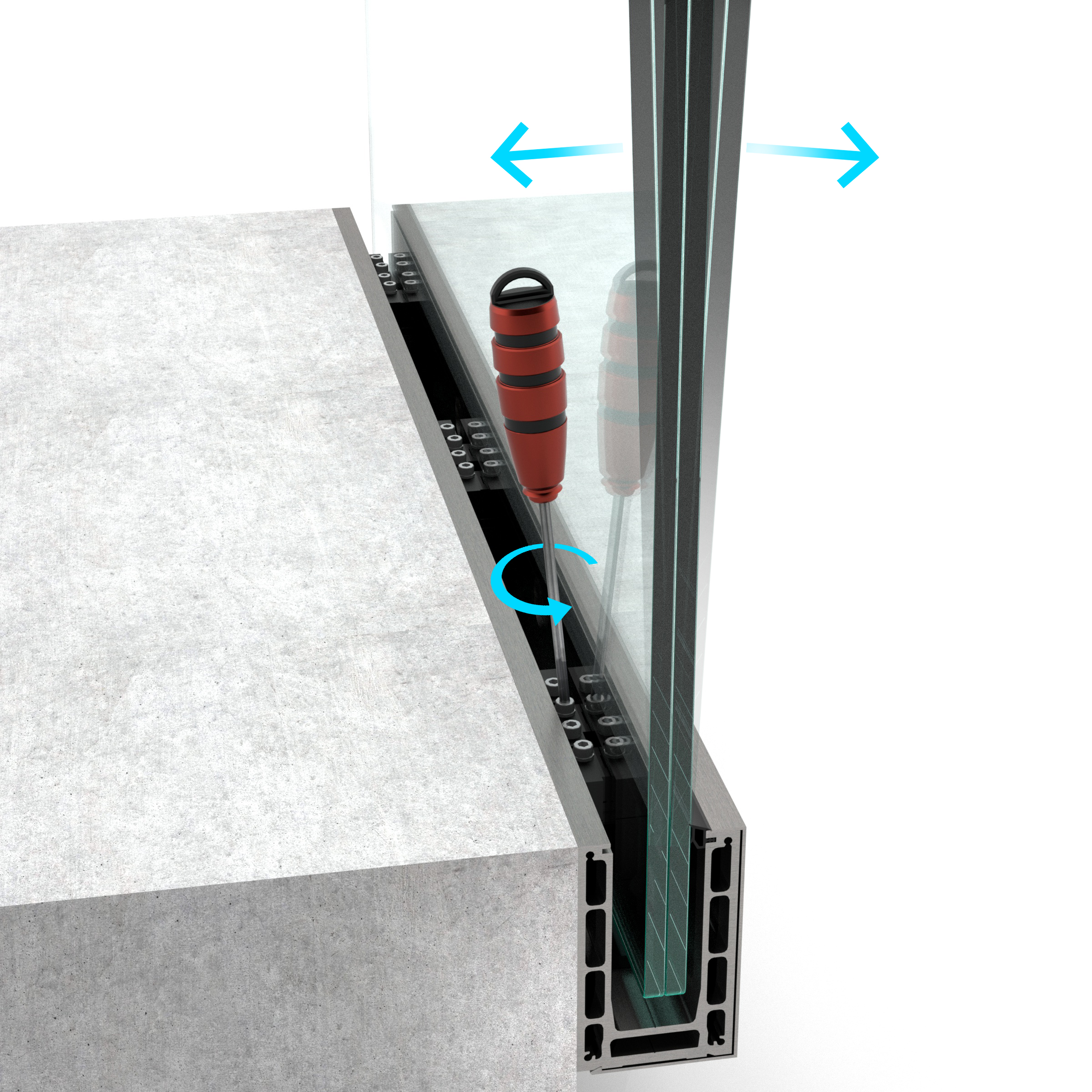

Præcis og sikker justering af glasset sker fra indersiden af altanen, med en umbraco M5 nøgle.

Med en skinnestyrke op til 4kN ved brug af standard hærdet lamineret glas, er dette glasværn et af de stærkeste systemer på markedet til den bedste pris. Med justeringsmulighederne får man en nem montage, man får også en meget bedre samlet økonomi, fordi der arbejdes helt op til 70% mindre med den samlede montage af skinne og værnglas. Penge sparet penge tjent.

Internt har vi givet skinnen navnet "Game Changer"  som en af vores kunder der har været med til at prøve systemet af, kaldte den.



  • Specifikationer

    Længde 5000 mm
    Højde 125 mm
    Bredde 76 mm
    Profil 6,78 kg / meter
    Total 8,25 kg / meter
    Materiale EN AW-6063 Aluminium
    Overflade Anodiseret 25 Micron
    Mat natur ell Børstet Rustfri stål Look
  •

    Monteringsanker M10 / Beton skrue
    Glas 8.8.2 / 8.8.4 / 10.10.2 / 10.10.4
    Styrke 8.8 op til 3 kN
      10.10 op til 4 kN
    Max højde 8.8 op til 1300 mm
      10.10 op til 1500 mm

Specifikation

Holdbarhed er en nøgleprioritet ikke kun for kunderne, men selvfølgelig også for os. Det er grunden til, at vi har lavet ikke kun bundskinnen, men også det indvendige patenteret justeringssystem med de bevægelige dele, i stærk inox/rustfrit stål sammen med plastik i meget høj kvalitet, en kvalitet med dobbelt den anbefalede UV-beskyttelse. Det sikre dig et glasværn hvor skinne og det tilhørende system velegenet til mest krævende projekter.

Gummilisterne er lavet af den meget stærke og holdbare EPDM gummi, med en høj UV-beskyttelse. BV9900 er et system, der modstår alt den vind, regn, salt og uv-stråler som det skadinaviske vejr kan byde på.

BV9900 har med succes klaret certificering til bolig-, etage- og industriområder sammen med anvendelses mulighed i områder med tung menneskelig trafik.

Det er dermed bevist, at bundprofilen er velegnet til alle formål hvor styrke op til 4 kN er et krav.

Installations vejledning BV 9900s

  • Installations vejledning BV 9900s

    1) Bor huller, brug lim og gevindstang eller evt. fast anker, brug altid godkendt fæstning materiale

  • Installations vejledning BV 9900s

    2) Placere skinne og spænd den fast

  • Installations vejledning BV 9900s

    3) Place out facing lid and rubber seal.

  • Installations vejledning BV 9900s

    4) Placere front gummi og plastvinkler derefter løft glas på plads

  • Installations vejledning BV 9900s

    5) Placere justeringsblok på indersiden af glasset (3 pr. mtr.). Juster og fastspænd glas. Pres det sidste gummi på plads og afslut med at montere ende kappe.

  • Installations vejledning BV 9900s

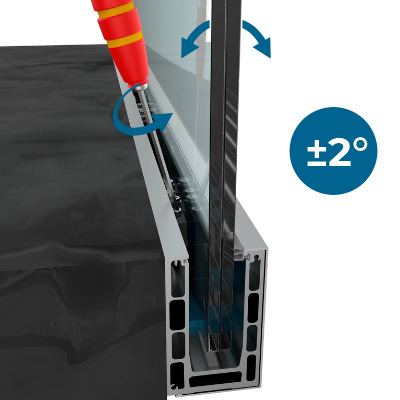

    6) For at opnå perfekt placering af glas, spænd først glasset ud i den yderste position væk fra dig selv og spænd derefter de to andre skruer indtil glasset står i den ønsket position. En proces der tager få øjeblikke per glas felt. Der er tydeligt angivet retning på justeringsblokken som viser hvilken skrue du skal spænde eller løsne.

  • Installations vejledning BV 9900s

    7) Færdig resultat
