• Justerbar glasværn

BV 8900S · Justerbar glasværn

Sidemonteret skinne 2-3 kN



BV8900S er en slankere udgave af vores BV9900S system. Glasset kan nemt justeres ud og ind, hvilket giver sikre en hurtigere montage.

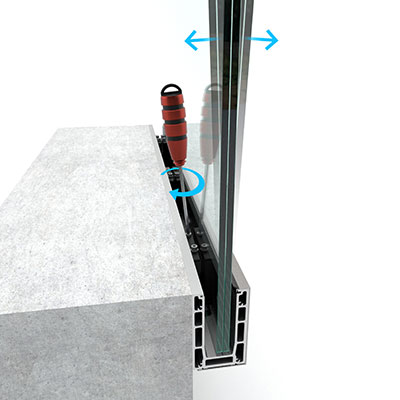

Præcis og sikker justering af glasset, sker fra indersiden af altanen, med en umbraco M5 nøgle.
Med en skinnestyrke op til 3 kN, ved brug af standard hærdet lamineret hærdet glas, er dette glasværn, et stærkt system der klarer de fleste krav på markedet.

Med justeringsmulighederne får man en nem montage, samt en bedre samlet økonomi, da man bruger mindre tid på at justere glasset.

Man kan med fordel anvende en skruemaskine, med moment dertil.

  • Specifikationer 8900S

    Længde 5000 mm
    Højde 121,20 mm
    Bredde 72,70 mm
    Profil vægt 5,50 kg / meter
    Total 7,50 kg / meter
    Materiale EN AW-6063 Aluminium
    Overflade 25 Micron Anodiseret
    Børstet rustfri stål look
  •

    Montering M10 / Beton skrue eller limanker
    Glas 8.8.2 / 8.8.4 / 10.10.2 / 10.10.4
    Styrke 8.8 op til 2 kN
      10.10 op til 3 kN
    Max højde 8.8 op til 1100 mm
      10.10 op til 1300 mm

Installations vejledning BV 8900S

  • Installations vejledning BV 8900s

    1. Bor huller, brug lim og gevindstang eller evt. fast anker, brug altid godkendt fæstning materiale.

  • Installations vejledning BV 8900s

    2. Placere skinne og spænd den fast.

  • Installations vejledning BV 8900s

    3. Klik afslutningskappen på og monter front gummi.

  • Installations vejledning BV 8900s

    4. Placere plastvinkler derefter løft glas på plads, 3 pr. mtr.

  • Installations vejledning BV 8900s

    5. Sæt justeringsblokkene på indersiden af glasset (3 pr. mtr.). Centreres ud fra plastvinkel og presses i bund så den falder i hak med plastvinklen. Juster og fastspænd glasset. Pres det sidste gummi på plads og afslut med at montere ende kappe.

  • Installations vejledning BV 8900s

    6. Justering af glas: For at opnå perfekt placering af glas, spænd først glasset ud i den yderste position, væk fra dig selv og spænd derefter på den anden skrue, til glasset står i den ønsket position. Der er angivet retning på justeringsblokken, som viser hvilken skrue, der gør hvad.


  • Installations vejledning BV 8900s

    7. Færdig enkel og elegant look.

Certificeringer

>> BV8900S // 16 mm

>> BV8900S // 20 mm
