• Glasværn Indspændt i bundskinne

BV 9900Y · Justerbar glasværn

Sidemonteret skinne 3-4 kN med stor anlægsflade

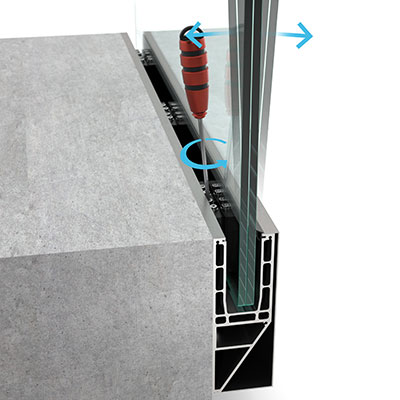

BV9900Y - er vores stærkeste skinne med det nemme montage system. Hurtig, sikker og præcis justering af glasset sker fra indersiden af altanen, med en umbracao M5 nøgle.

Med en skinnestyrke op til 4kN, ved brug af standard hærdet lamineret hærdet glas, er dette glasværn et af de stærkeste systemer på markedet og til en konkurrence dygtig pris.

Skal have en skinne der kan det hele så er valgte af BV9900Y det helt rigtige.

Skinnen er ikke på lager og bliver ordre produceret.

Med justeringsmulighederne, får man en lettere justering af glassene der gør montagen hurtigere og giver dermed en bedre samlet økonomi.

Penge sparet - penge tjent.

  • Specifikationer BV 9900Y

    Længde 5000 mm
    Højde 228,20 mm
    Bredde 81,70 mm
    Profil 8,94 kg / meter
    Total 11,00 kg / meter
    Materiale EN AW-6063 Aluminium
    Overflade

    Anodiseret 20 Micron
    Børstet rustfri stål look

  •

    Monteringsanker M10 / Beton skrue
    Glas 8.8.2 / 8.8.4 / 10.10.2 / 10.10.4 / 12.12.4
    Styrke 8.8 op til 3 kN
      10.10 op til 4 kN
      12.12 op til 4 kN
    Max højde 8.8 op til 1200 mm
      10.10 op til 1300 mm
      12.12 op til 1300 mm

Installations vejledning BV 9900Y

  • Installations vejledning BV 9900Y

    1. Bor huller, brug lim og gevindstang eller evt. fast anker, brug altid godkendt fæstning materiale.

  • Installations vejledning BV 9900Y

    2. Placere skinne og spænd den fast.

  • Installations vejledning BV 9900Y

    3. Klik afslutningskappen på og monter front gummi.

  • Installations vejledning BV 9900Y

    4. Placere plastvinkler derefter løft glas på plads

  • Installations vejledning BV 9900Y

    5. Sæt justeringsblokkene på indersiden af glasset (3 pr. mtr.).  Centreres ud fra plastvinkel og presses i bund så den falder i hak med plastvinklen. Juster og fastspænd glasset. Pres det sidste gummi på plads og afslut med at montere ende kappe.

  • Installations vejledning BV 9900Y

    6. For at opnå perfekt placering af glas, spænd først glasset ud i den yderste position væk fra dig selv og spænd derefter de to andre skruer indtil glasset står i den ønsket position. En proces der tager få øjeblikke per glas felt. Der er tydeligt angivet retning på justeringsblokken som viser hvilken skrue du skal spænde eller løsne.

  • Installations vejledning BV 9900Y

    7. Hurtigt og nemt, et færdig flot resultat.
