• Glasværn Indspændt i bundskinne

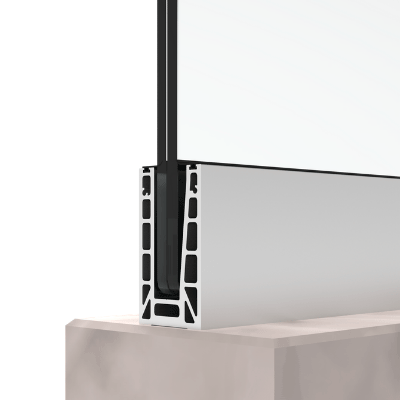

BV 6500

Topmonteret skinne 3 kN


BV6500 er vores kraftige 3kN budgetorienterede bundskinne til glasværn, der tilbyder industriel styrke til en lav pris. Profilen er designet med henblik på økonomi og en nem og hurtig installation med minimal vedligeholdelse.

På samme måde som alle vores øvrige glasgelændersystemer er risikoen for at knuse glasset under installationen reduceret til et minimum. Da BV6500 profilen og dens kiler er rillede, det fjerner muligheden for løse kiler, hvilket er et almindeligt problem ved bundskinner der benytter glatte plastkiler.

Vi kan garantere, at profilen bevarer sin integritet selv efter hård brug også når den monteres på steder med stor menneskelig trafik eller kraftig påvirkninger fra vind og vejr.

  • Specifikationer

    Længde 5000 mm
    Højde 108 mm
    Bredde 60 mm
    Profil 6,1 kg / meter
    Total 6,4 kg / meter
    Materiale EN AW-6063Aluminium
    Overflade Anodiseret 25 Micron
    Børstet Rustfri stål Look
  •

    Monteringsanker M10 / Beton skrue
    Glas 8.8.2 / 8.8.4 / 10.10.2 / 10.10.4
    Styrke 8.8 op til 3 kN
      10.10 op til 3 kN
    Max højde 8.8 op til 1200 mm
      10.10 op til 1400 mm

Specifikation


Styrke og holdbarhed er prioriteter for ethvert glasrækværk. Dette er grunden til, at de indvendige dele er fremstillet af specialplast med tilføjet UV-beskyttelse, og gummitætningerne er lavet af EPDM med fremragende UV-beskyttelse. Glasrækværk BV6500 kan bruges i alle meteorologiske forhold.

Hver del af dette glasgelændersystem er lavet på en sådan måde, at det sikrer en nem og problemfri montering. Vores erfaring på området hjælper os med at kende alle de tekniske udfordringer, som delene kan forårsage, idet vi har designet systemet med ekstra omhu. BV6500 er et godt valg til industrielle og andre applikationer. Certificeret til op til 3kN tryk.

Installations vejledning BV 6500

  • Installations vejledning BV 6500

    1) Bor huller, brug lim og gevindstang eller evt. fast anker, brug altid godkendt fæstning materiale

  • Installations vejledning BV 6500

    2) Placere skinne og spænd den fast

  • Installations vejledning BV 6500

    3) Placere front gummi og plastvinkler derefter løft glas på plads

  • Installations vejledning BV 6500

    4) indsæt de rillet plastkiler, 3 styk per meter

  • Installations vejledning BV 6500

    5) Slå plastkiler på plads med kileværktøjer, brug en gummi eller nylon hammer. Bank kiler på plads til de sidder godt fast og glasset ikke sidder løst. Pres det sidste gummi. på plads

  • Installations vejledning BV 6500

    6) Afslut med at montere endekapper.

  • Installations vejledning BV 6500

    7) Færdig resultat
